2W不銹鋼電磁閥產品特點：
1.2w電磁閥采用直動式膜片結構無壓力啟動，應用更加廣泛
2.采用平板式膜片結構啟閉可靠，同等環境下使用壽命明顯更長
3.2w不銹鋼電磁閥可選用塑封線圈、防爆線圈具備較高的防爆效果
2W不銹鋼電磁閥規格參數：
公稱通徑 DN8-50
原理結構 分步直動式、先導式
閥體材質 黃銅、SS304
密封材料 NBR、FKM（通徑≥15mm）
環境溫度 -10℃～+60℃（防爆型-20℃～+50℃）
流體溫度 C2：-10℃～90℃
適用流體 氣體、液體（無固體雜質）
流體粘度 ≤22mm2/S
連接方式 內螺紋
安裝方式 水平安裝，線圈向上
2W膜片式電磁閥安裝參數：
安裝選型選項
代號 功能名稱 功能說明
K 常開型 通電閥關，斷電閥開
E 防爆型 防爆等級：ExmⅠ/ⅡT4
T 帶定時器 可以設定開、關間隔時間
注：防爆型不能帶定時器。
電氣參數
電源電壓 220V AC 50/60Hz 24V DC
先導式功率 AC：通徑≤8mm,12VA; ≥22mm,23VA；DC：通徑≤8mm,11W;≥22mm,12W
直動式功率 AC：通徑≤15mm,23VA; ≥20mm,25VA；DC：通徑≤15mm,12W;≥22mm,22W
電壓公差 ±10%
電氣連接 普通型：標準接線盒
防爆型： M14＊1.5，1.5M導線
2W膜片式不銹鋼電磁閥尺寸標準：
|
型號規格 |
接口G |
通徑[mm] |
Cv值 |
最小壓差［bar］ |
最大工作壓力［bar］ |
|
直動式 |
先導式 |
直動式 |
先導式 |
|
2W10-1 |
1/4 |
10 |
1.4 |
N0 |
0.2 |
N0 |
10 |
|
2W10-2 |
3/8、1/2 |
10 |
1.63 |
N0 |
0.2 |
NO |
10 |
|
2W15 |
1/2、3/4 |
15 |
2.8 |
N0 |
0.2 |
NO |
10 |
|
2W20 |
3/4 |
20 |
4.6 |
N0 |
0.2 |
NO |
16 |
|
2W25-1 |
1 |
22 |
5.8 |
N0 |
0.2 |
NO |
16 |
|
2W25-2 |
1 |
25 |
8.3 |
NO |
0.2 |
NO |
16 |
|
2W32 |
1 1/4 |
38 |
18 |
NO |
0.5 |
NO |
16 |
|
2W40 |
1 1/2 |
40 |
21 |
NO |
0.5 |
NO |
16 |
|
2W50 |
2 |
50 |
32.6 |
NO |
0.5 |
NO |
16 |
2W不銹鋼電磁閥應用范圍：
2w不銹鋼電磁閥型號標準，應用廣泛，普遍應用于工業爐窯、干燥設備、制藥機械、真空設備、水廠虹吸管路、航天、石油化工、電力裝備、鋼鐵、電鍍涂裝、燃氣燃油、環保設備、吹灰除塵、紡織印染、暖通空調、釀酒、食品、水處理、等控制系統和設備中。

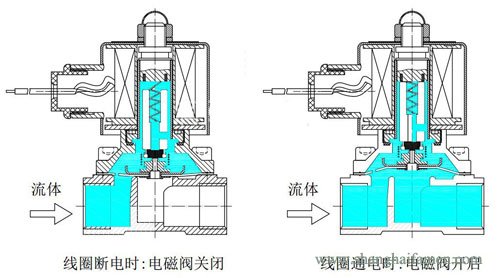

2W不銹鋼電磁閥結構圖：
