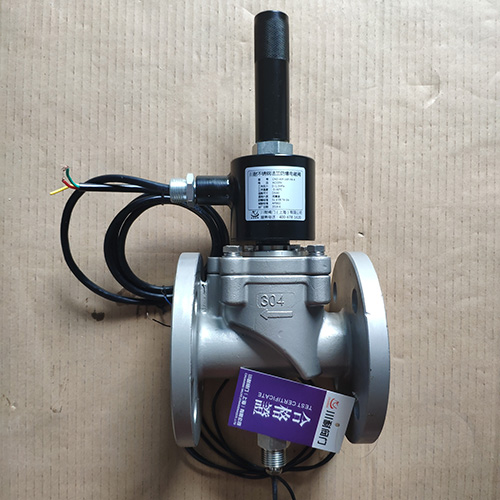

先導式防爆電磁閥 先導式不銹鋼防爆電磁閥采用二次開閥結構，當先導式防爆電磁閥的電磁線圈通電后即瞬間產生磁場，在電磁力的作用下，動鐵芯吸合，副閥開啟，此時先導式防爆電磁閥主閥芯向上運動，達到主閥開啟介質流通的目的。
當電磁閥線圈斷電后，磁場消失，動鐵芯在彈簧力的作用下復位，將副閥關閉，此時介質從平衡孔進入主閥芯上腔，使上腔壓力升高，在彈簧力和壓力差的雙重作用下，使主閥芯復位，將主閥關閉，介質流斷。
先導式防爆電磁閥規格參數：
公稱通徑 DN40-300
原理結構 先導式
密封材料 NBR
閥體材質 鑄鐵、WCB
環境溫度 -10℃～+60℃
流體溫度 C1組:-5℃～＋80℃
適用流體 氣體、液體等中性介質
連接方式 法蘭式
流體粘度 ≤22mm2/S（50mm2/S以下可特制）
安裝方式 閥體水平，線圈向上（其它方式可定制）
防護等級 普通型IP54，防爆型IP65
先導式防爆電磁閥
不銹鋼先導式防爆電磁閥選型規范：
代號 功能名稱 功能說明
K 常開型 通電閥關，斷電閥開
E 防爆型 防爆等級：Ex dⅡBT4
先導式防爆不銹鋼電磁閥接線標準：
電源電壓 220V 110VAC50/60Hz24V 12VDC
額定功率 通徑≤100mm,30W;通徑≥125mm,50W
電壓公差 ±10%
電氣連接 普通型：標準接線盒
防爆型：M20*1.5 內置接線盒
先導式防爆電磁閥尺寸規格：
| 型號規格 | 通徑[mm] | Kv值 | 工作壓力［bar］ | 外形尺寸[mm] | |||
| L | H | D1 | n-d | ||||
| DN40F | 40 | 21 | 0.3~8 | 165 | 196 | Φ110 | 4-Φ17 |
| DN50F | 50 | 30 | 0.3~8 | 195 | 200 | Φ125 | 4-Φ17 |
| DN65F | 65 | 52.5 | 0.3~8 | 256 | 280 | Φ145 | 4-Φ18 |
| DN80F | 80 | 81.7 | 0.3~8 | 277 | 287 | Φ160 | 4-Φ18 |
| DN100F | 100 | 128.4 | 0.3~8 | 350 | 330 | Φ180 | 8-Φ18 |
| DN125F | 125 | 221.7 | 0.3~8 | 425 | 437 | Φ210 | 8-Φ18 |
| DN150F | 150 | 291.7 | 0.3~8 | 455 | 460 | Φ240 | 8-Φ22 |
| DN200F | 200 | 513.5 | 0.3~8 | 560 | 547 | Φ295 | 8-Φ22 |
| DN250F | 250 | 680.5 | 0.3~8 | 730 | 580 | Φ350 | 12-Φ22 |
| DN300F | 300 | 950.7 | 0.3~8 | 850 | 620 | Φ400 | 12-Φ22 |
防爆型先導式電磁閥結構圖：
